انواع LSA در OSPF

bahram پنج‌شنبه 25 اردیبهشت‌ماه سال 1393 @ 07:06 ب.ظ چاپ

OSPF  از  LSA برای  ساختن  دیتابیس خود LSDB  استفاده میکند پس فهمیدن و یادگرفتن انواع LSA   بسیار  مهم بوده و ما را  در عیب  یابی  شبکه  کمک  میکند .


 بقیه در  ادامه  مطلب



روتینگ پروتکل OSPF  شامل  ۱۱ نوع  LSA   میباشد  که  در اینجا   نوع ۱ و ۲ و ۳ و۴ و ۵ و۷   معرفی  میگردند   LSA  نوع  ۶  مربوط  به مباحث  MULTICAST  میباشد  و دیگر توسط  سیسکو پشتیبانی  نمی شود

Router link LSA (Type 1

سناریو فوق  را  در نظر  بگیرید  هر  روتر  نتورک های  خود  را  از طریق  LSA  نوی ۱  به  بقیه  روترهای  ناحیه اعلام  میکند  این نوع LSA   فقط  در  همان  ناحیه که روتر  قرار  دارد پخش  میشود  و از  ABR  عبور  نمیکند  در سناریو فوق  LSA نوع ۱  در  area 1  توسط  روتر های R3, R4, R2  تولید  و به یکدیگر  فرستاده میشود R3  به  R2  میفرسته و  R2   هم   به  R3 , R4, R1



Network link LSA (Type 2)

این نوع LSA  توسط  روتر DR  یا برگزیده   فرستاده میشود و شامل  همه  روتهای  همان  ناحیه  میشود   LAS   نوع  هم  همانند نوع  ۱  فقط   مربوط  به  همان  ناحیه  میشود  و به  نواحی  دیگر  فرستاده نمیشود به فرش  اگر  در  سناریو  فوق R3   به  عنوان  DR   انتخاب  شود  LSA   نوع  ۲   توسط R3   به  بقیه  روتر های  ناحیه  فرستاده میشود  این  عمل  در  تمام   نواحی   تکرار  میشود  و  روتر  برگزیده DR  هر  ناحیه  LSA نوع ۲  را  به  بقیه  میفرسته

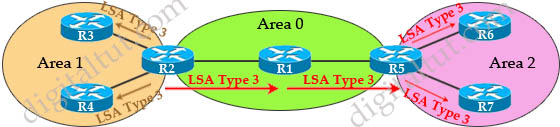

Summary link LSA (Type 3)

این  نوع LSA  فقط توسط  روترهای  مرزی   تولید و منتشر  میشود  سناریو  زیر  رو در نظر  بگیرید

در این سناریو  R2 , R5   روتر های  مرزی  ABR  هستند  پس  LSA  نوع ۳   فقط  توسط  انها  تولید  و منتشر  میشه و بقیه روتر های  نواحی  دیگه  اعلام  میشه    بطور مثال  LSA  نوع ۳   توسط   روتر  ۲  به  نواحی ۰ و ۱  فرستاده میشه  منتها   LSA ای که  به  ناحیه  ۱   فرستاده میشه  شامل  نتورک های  ناحیه  ۰  هست  و     LSA  ای که  به ناحیه ۰ فرستاده میشه    شامل  روت های  نتورک ۱

Summary ASBR LSA (Type 4)

این  نوع LSA   هم  توسط  ABR  تولید میشه   با این تفاوت  که  مربوط  به  روت های  خارجی  هست



در سناریو فوق   روتر R3  یه  روت خارجی   داره  و این روت  داخل  OSPF  منتشر  Redistribute  شده حالا  روتر R3  به یه  ASBR  تبدیل شده   خوب   روتر R3   این  روت  خارجی   رو با  استفاده ار  LSA  نوع  ۱  به  R2   اعلام  میکنه چون هر  دو  داخل  به ناحیه  هستن  ولی  R2   میاد  یه  LSA  نوع ۴   در  دیتابیس  ایجاد میکنه و به  ناحیه  ۰  اعلام  میکنه    که  یه  روت به سمت  خارج  وجود  داره  این  نوع LSA   ادرس  یا  روتر ای دی    R3  وجود  داره که مثلا  R1   یا R6  بدونه  روتر  خراجی کجا قرار   داره



External Link LSA (LSA 5)

این  نوع LSA  هم  توسط   ASBR   تولید  میشه  و  لیست روت های   خارجی   رو شامل  میشه  روت های  خارجی   توسط  روتر ASBR  بصورت LSA 5  به بقیه  روتر ها  منتشر  میشوند این  روت ها در  جدول  روتینگ   با  نماد O E1 , O E2  نمایش  داده میشن

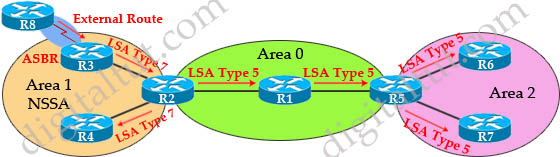

NSSA External LSA (Type 7)



در  نواحی  NSSA  یا Not so stub area      هرگاه  یه  روتر  ASBR  داشته باشیم   روتر ASBR روت های خارجی  رو  بصورت  LSA   نوع ۷  به  بقیه  روترهای  همان   ناحیه  اعلام  میکنه   وقتی  LSA نوع ۷   به  دست  ABR  میرسه   ABR  میاد این  LSA   رو  تبدیل به  نوع ۵   میکنه و  بقیه  نواحی  میفرسته
